T-max Tile_S

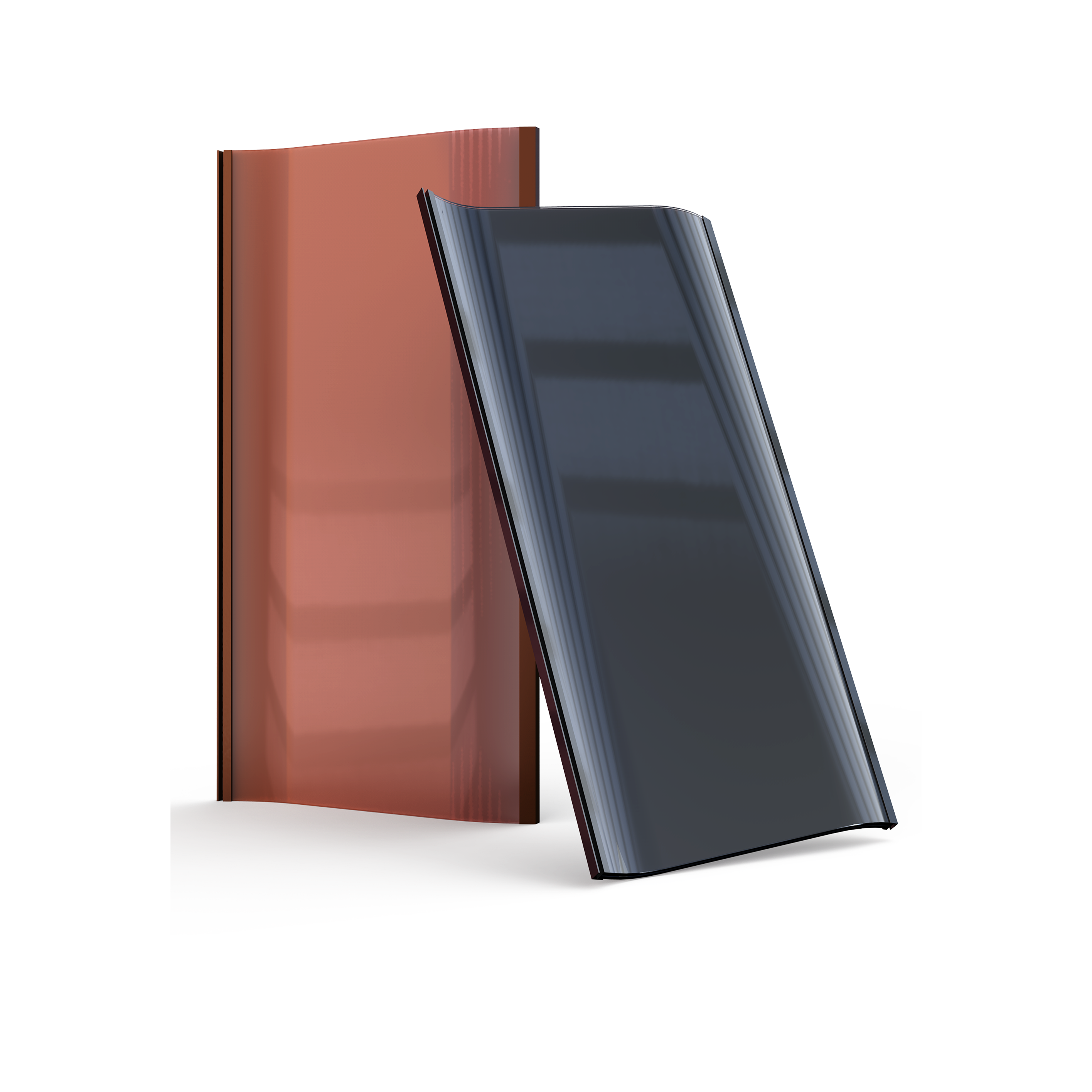

Curved Solar Tiles Redefining Roof Aesthetics with Cailin T-Max Tile_S

Cailin T-Max Tile_S series introduces a revolutionary curved surface design, featuring flexible crystalline silicon solar cells seamlessly integrated within curved glass and polymer composite materials. This innovative approach perfectly harmonizes with traditional roof tile shapes, offering a new green building material adaptable to diverse architectural styles. Set apart from conventional flat tile designs, it delivers a unique visual experience for roofing aesthetics.

Attachment:

  • Specification Parameters
  • Technical Documents



PARAMÈTRES PHYSIQUES PARAMÈTRES ÉLECTRIQUES (STC)
Modèle de produit JS30DG-6d1/2 Cellules solaires Monocristallin
Couleur Black Puissance de sortie (Pmax) 30W
Dimensions 586*400mm Efficacité du module (%) 12.9%
Poids 5kg Tension à Pmax (Vmpp) 6.36V
Verre (matériau/épaisseur) Tempered glass/3.2mm+Tempered glass/3.2mm Courant à Pmax (Impp) 4.72A
Boîte de jonction ≥IP67 Tension en circuit ouvert (Voc) 7.95V
Type de câble 300mm/4mm2 /Customizable Courant de court-circuit (Isc) 4.95A
Connecteur de fiche MC4 STC: 1000W/m² d’irradiance, température de cellule de 25 degrés, AM1.5g
Durée de vie >30years
GRADE DE PERFORMANCE CONDITIONS DE FONCTIONNEMENT
Grade de charge 2400Pa Tension maximale du système 1500VDC
Classe de résistance au feu ClassA Courant maximal du fusible en série 20A
Classe de résistance à la grêle φ25mm/23m/s Plage de température de fonctionnement -40℃~+85℃
Température de fonctionnement -40℃~+85℃ Charge statique maximale, avant (par exemple, neige) 5400Pa
Humidité de fonctionnement 0-80% Charge statique maximale, arrière (par exemple, vent) 2400Pa
Impact maximal de grêle (diamètre / vitesse) 25mm/23m/s
CARACTÉRISTIQUES THERMIQUES
Température nominale de fonctionnement de la cellule NOCT 45±2
Coefficient de température de Pmax γ %/℃ -0.36
Coefficient de température de VOC βVOC %/℃ -0.3
Coefficient de température de ISC  αISC %/℃ 0.05

You Can Learn More Professional Knowledge Here

Check the more detailed written installation guides, product manuals available for detailed technical specifications.
